โครงการหนังสืออิเล็กทรอนิกส์ด้านการเกษตร เฉลิมพระเกียรติพระบาทสมเด็จพระเจ้าอยู่หัว
57

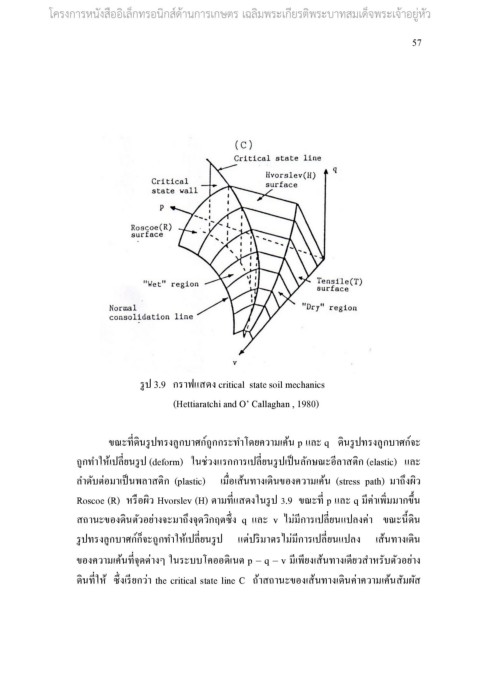

รูป 3.9 กราฟแสดง critical state soil mechanics
(Hettiaratchi and O’ Callaghan , 1980)
ขณะที่ดินรูปทรงลูกบาศก์ถูกกระท าโดยความเค้น p และ q ดินรูปทรงลูกบาศก์จะ
ถูกท าให้เปลี่ยนรูป (deform) ในช่วงแรกการเปลี่ยนรูปเป็นลักษณะอีลาสติก (elastic) และ
ล าดับต่อมาเป็นพลาสติก (plastic) เมื่อเส้นทางเดินของความเค้น (stress path) มาถึงผิว
Roscoe (R) หรือผิว Hvorslev (H) ตามที่แสดงในรูป 3.9 ขณะที่ p และ q มีค่าเพิ่มมากขึ้น
สถานะของดินตัวอย่างจะมาถึงจุดวิกฤตซึ่ง q และ v ไม่มีการเปลี่ยนแปลงค่า ขณะนี้ดิน
รูปทรงลูกบาศก์ก็จะถูกท าให้เปลี่ยนรูป แต่ปริมาตรไม่มีการเปลี่ยนแปลง เส้นทางเดิน
ของความเค้นที่จุดต่างๆ ในระบบโคออดิเนต p – q – v มีเพียงเส้นทางเดียวส าหรับตัวอย่าง
ดินที่ให้ ซึ่งเรียกว่า the critical state line C ถ้าสถานะของเส้นทางเดินค่าความเค้นสัมผัส
